補償器習慣上也叫膨脹節，或伸縮節。由波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。 屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移，也可用于降噪減振。在供熱上，為了防止供熱管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。
常用補償器有方型補償器、套筒補償器、球型補償器及波紋管補償器，其中，波紋管補償器多用于蒸汽和高溫?zé)崴艿馈?/span>

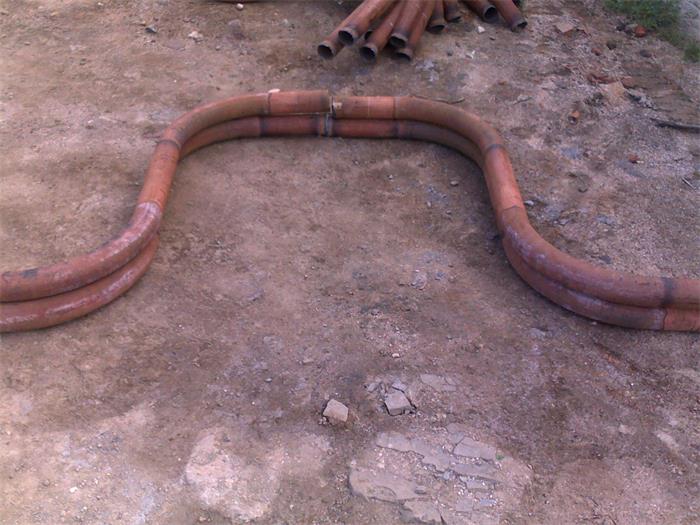

1. 方形補償器
方形補償器就是最早常用一種補償器,通常用無縫鋼管煨制或機制彎頭組合而成，方形補償器可補償管道的熱變形量。多用于管道穿過結構伸縮縫、抗震縫及沉降縫處鋪設進行補償。
2. 波紋補償器
波紋管補償器是由一個或多個波紋管及結構件組成，用來吸收由于熱脹冷縮等原因引起的管道和設備尺寸變化的裝置。
波紋補償器具有工作可靠、結構緊湊、重量輕、位移補償量大、變形應力小等優點，廣泛應用于燃?xì)夤艿赖难a償中，但由于其管壁較薄、強度低，不能承受扭力、振動，安全性差，施工時應注意保護。目前市場上的波紋管補償器波紋管通徑可為DN50-DN4000，較小管徑不宜采用。

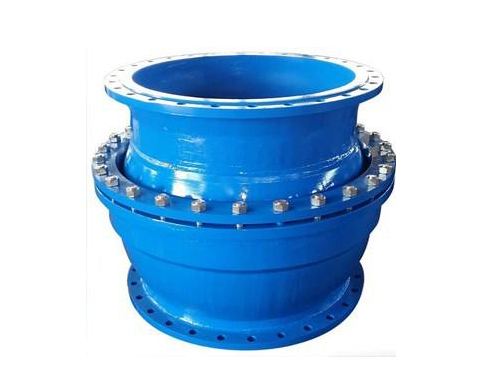

3. 套筒補償器
套筒式補償器又稱為套筒式伸縮節，主要由外套、芯管（又稱內套）、密封材料等組成，用于補償管道的軸向伸縮。套筒型補償器分為單向型和雙向型補償結構。
套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小，不老化，效果好，維修方便等特點。
4. 球形補償器
球形補償器又稱為旋轉球形補償，主要依靠球體的角位移來吸收或者補償管道一個或多個方向上軸向位移，該補償器一般成對使用，單臺使用沒有補償能力，它可做管道萬向接頭使用。
球形補償器具有補償能力大，流體阻力和變形應力小，無盲板力且對固定支座的作用力小，出現滲漏時，可不需要減壓、停運便可維護，還具備方便快捷等特點。
補償器修復方式
補償器結構不同，修復方式也不同，波紋補償器發生故障的地方常位于環形板與管道的連接部位，波紋節疲勞裂縫，球形補償器易發生故障的位置主要在球體與法蘭連接部位，套筒式補償器滲漏位置常在芯管和外套之間的法蘭處，根據滲漏情況、室外氣溫、搶修時一般采用補焊、鑄鴻補償器修補器、更換三種方式進行處理。
補焊和更換設備是大家比較熟悉的修補方式，這里介紹下鑄鴻補償器修補器， 鑄鴻補償器修補器是專門針對熱輸送管道所使用的直埋式波紋補償器修樓修補所研發的專用產品。針對各種型號的直埋式波紋補償器均可生產專用的補償器。鑄鴻也可以定制生產其它類型管道補償器所使用的修補器，專用的修補器修補效果好，安裝簡便快捷，使用壽命長。
使用補償器時的注意事項
1.熱力網管道的溫度變形應充分利用管道的轉角管段進行自然補償。直埋敷設熱水管道自然補償轉角管段應布置成60°～90°角。
2 選用管道補償器時，應根據敷設條件采用維修工作量小、工作可靠和價格較低的補償器。
3 采用彎管補償器或波紋管補償器時，設計應考慮安裝時的冷緊。冷緊系數可取0.5。
4 采用套筒補償器時，應計算各種安裝溫度下的補償器安裝長度，并保證管道在可能出現的最高、最低溫度下，補償器留有不小于20mm的補償余量。
5 采用波紋管軸向補償器時，管道上應安裝防止波紋管失穩的導向支座。采用其他形式補償器，補償管段過長時，亦應設導向支座。
6 采用球型補償器、鉸鏈型波紋管補償器，且補償管段較長時宜采取減小管道摩擦力的措施。
